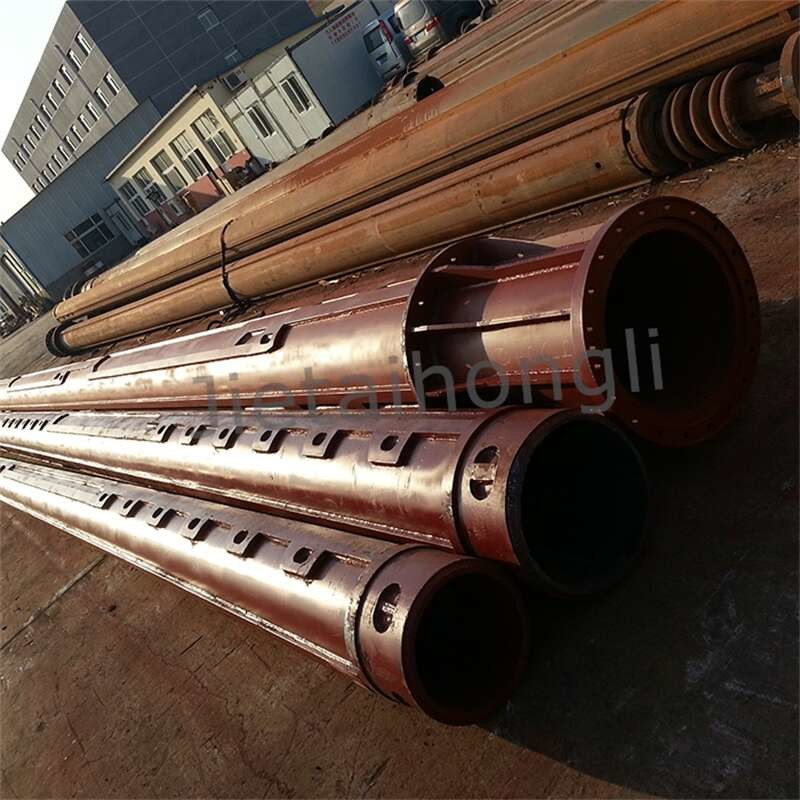

IMT AF180 Full Interlock Kelly Bar ใช้สำหรับเจาะ Rig OEM interlock column
การประยุกต์ใช้: ใช้สำหรับเครื่องเจาะเสาเข็มโรตารี่ขุดหลุมในชั้นหินหรือดิน
ประเภท: Telescopic Kelly Bar 3/4/5 ส่วน
ประเภทล็อค:ประสาน / Frictional
เจาะลึกสูงสุด :20-50m
แม็กซ์ เจาะเส้นผ่านศูนย์กลาง: 1500mm
ข้อมูลจำเพาะ
| เลขที่ |
เส้นผ่านศูนย์กลางของ First ส่วน
|
ส่วน | ประเภทแรงดันคีย์ | ความยาวต่อส่วน (ม.) | ความลึกของการเจาะ | แรงบิด (KN.M) | ||
| 1 | ¢299 | 3 | ประสาน | 9-12 | 24-45 | 100 -120 | ||
| 2 | ¢342 | 3 | 4 | ประสาน | 9 - 12 | 24-45 | 100 -120 | |
| 3 | ¢355 | 3 | 4 | ประสาน | 9 - 14 | 24 - 56 | 100-120 | |
| 4 | ¢368 | 3 | 4 | ประสาน | 9 - 14 | 24 - 56 | 150-180 | |
| 5 | ¢377 | 3 | 4 | ประสาน | 9 - 14 | 24 - 56 | 150-180 | |
| 6 | ¢394 | 3 | 4 | ประสาน | 9 - 15 | 24 - 58 | 180-200 | |
| 7 | ¢406 | 3 | 4 | ประสาน | 9 - 15 | 24 - 58 | 180-200 | |
| 8 | ¢419 | 3 | 4 | ประสาน | 9 - 15 | 24 - 58 | 200-230 | |
| 9 | ¢440(445) | 3 | 4 | ประสาน | 9 - 15 | 24 – 58 | 220-260 | |
| 10 |
¢470 (482) |
3 | 4 | ประสาน | 9 - 16 | 24 – 60 | 220-260 | |
| 11 | ¢508 | 3 | 4 | ประสาน | 9 – 18 | 24 – 68 | 260-360 | |
| 12 |
¢530 (540) |
3 | 4 | 5 | ประสาน | 9 – 20 | 32 – 92 | 320-400 |
| 13 | ¢580(575) | 3 | 4 | 5 | ประสาน | 9 – 20 | 32 – 92 | 360-420 |
| 14 | ¢630 | 3 | 4 | 5 | ประสาน | 9 - 22 | 32 - 102 | 400-500 |
