ท่อปลอกโรตารี่ผนังสองชั้นสามารถใช้ได้ทั่วไป เนื่องจากได้รับการออกแบบมาโดยเฉพาะสำหรับการส่งแรงในการหมุนและแรงในแนวตั้งสูง ซึ่งสร้างขึ้นโดยตัวขับแบบโรตารี่หรือการแกว่งของแท่นขุดเจาะ
การใช้ปลอกหุ้มผนังสองชั้นช่วยให้มั่นใจได้ถึงสายสว่านแบบฝังเรียบ

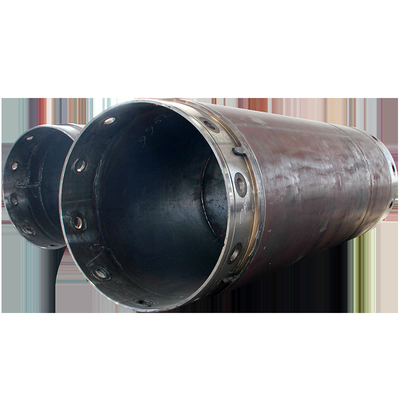

ท่อปลอกโรตารี่ผนังด้านเดียวสามารถใช้กับงานที่ต้องการลดน้ำหนักได้
ช่วงเส้นผ่านศูนย์กลางการเจาะ: 620 ~ 2500mm
ความหนาของผนัง: 20 ~ 60mm

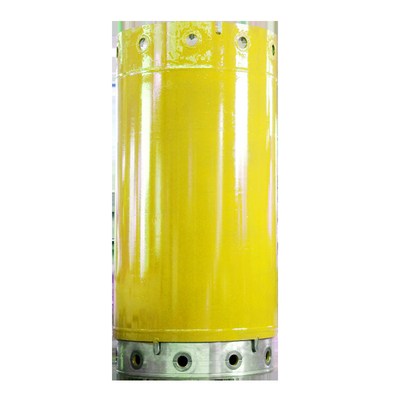

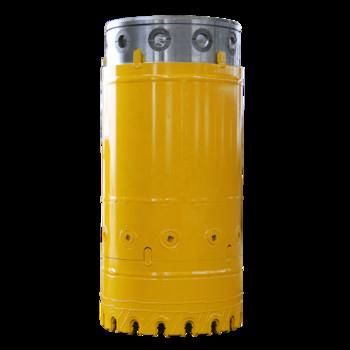

ท่อผนังคู่ 25CrMo ปลอกหุ้มปลอกรองเท้า WS39 ฟันบาวเออร์เจาะ Rig Casings
1.การเชื่อม:การเชื่อมด้วยหุ่นยนต์แบบเต็ม, การเชื่อมอาร์กใต้น้ำ, ไม่มีตะเข็บ
2. ข้อต่อปลอก:Q345B พร้อมการอบชุบด้วยความร้อนหรือ 25CrMo
3.วัสดุท่อปลอก:Q345B
4.ขนาด:ขนาดต่างๆสามารถปรับแต่งได้
5.ระบบเชื่อมต่อ:Bauer, Leffer และระบบการเชื่อมต่ออื่น ๆ สามารถปรับแต่งได้
6. จับคู่แท่นขุดเจาะ:Bauer, Soilmec, Mait, Casagrande, Liebherr, Sany และแท่นขุดเจาะแบรนด์ต่างประเทศอื่น ๆ
7. แนวตั้ง: แนวดิ่งของปลอกไม่เกิน 2%;
วงรีร่วมถูกควบคุมภายใน ±1mm.
8. สายฟ้า:ข้อต่อปลอกเกลียวมีมาตรฐานเยอรมัน มาตรฐานญี่ปุ่น LEEFER (ปกติใช้หมุนเต็มที่) ไต้หวัน (เครื่องจักรสำหรับงานหนัก) และข้อกำหนดอื่นๆ ตามความต้องการของลูกค้า
ข้อมูลทางเทคนิคเคสแบบสองชั้น
| Dia. | ความยาว |
ผนังหนา เนส-1 |
ผนังหนา เนส-2 |
ความหนารวม เนส |
สายฟ้า จำนวน |
|||||
| D1/D2 | 1m | 2m | 3m | 4m | 5m | 6m | A1 | A2 | T2 | สายฟ้า |
| (มม.) | น้ำหนัก (กก.) หมายเลขชิ้นส่วน | (มม.) | (มม.) | (มม.) | (เลขที่) | |||||
| 620/540 | 403 | 739 | 1074 | 1411 | 1747 | 2081 | 12 | 8 | 40 | 8 |
| 880/800 | 585 | 1069 | 1552 | ปี 2036 | 2520 | 3005 | 12 | 8 | 40 | 10 |
| 1000/920 | 669 | 1221 | 1773 | 2328 | 2877 | 3429 | 12 | 8 | 40 | 10 |
| 1180/1100 | 844 | 1580 | 2316 | 3052 | 3787 | 4522 | 16 | 8 | 40 | 12 |
| 1300/1220 | 933 | 1746 | 2558 | 3372 | 4184 | 4996 | 16 | 8 | 40 | 12 |
| 1500/1400 | 1433 | 2628 | 3817 | 5009 | 6210 | 7393 | 20 | 10 | 50 | 12 |
| 1800/1700 | 1730 | 3166 | 4602 | 6038 | 7474 | 8910 | 20 | 10 | 50 | 16 |
| 2000/1880 | 2450 | 4280 | 6110 | 7940 | 9770 | 11600 | 20 | 15 | 60 | 12 |
| 2200/2080 | 2700 | 4720 | 6740 | 8760 | 10780 | 12800 | 20 | 15 | 60 | 12 |
| 2500/2380 | 2960 | 5240 | 7520 | 9800 | 12080 | 14360 | 20 | 15 | 60 |
16
|
