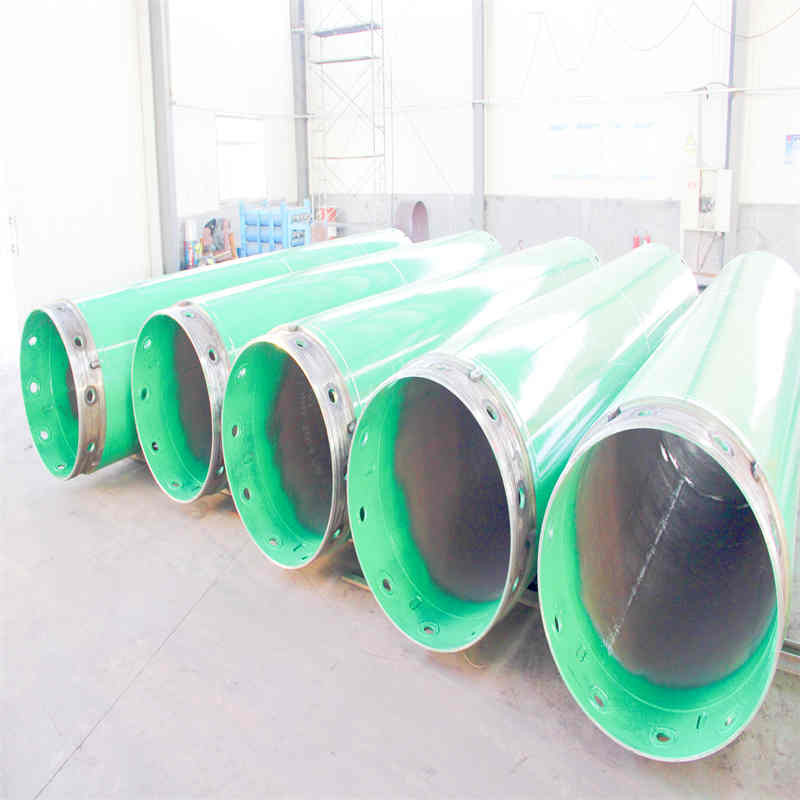

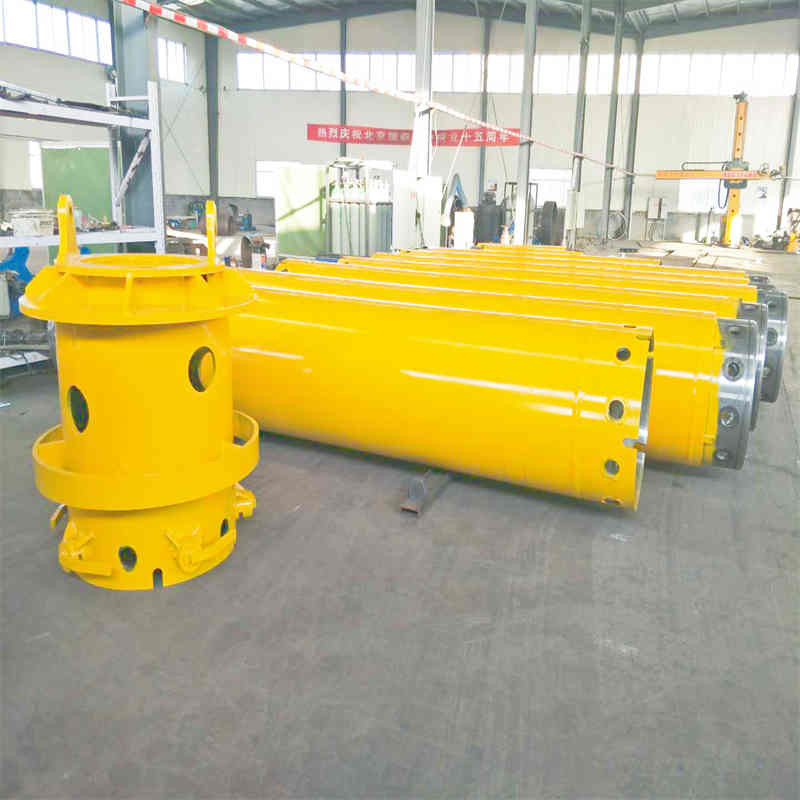

Q355B ผนังเดียว / ผนังคู่ OD1100/1180mm OD600/680mm สําหรับ BG36
ท่อกล่องหมุนสองผนังสามารถใช้ได้ทั่วไป เนื่องจากมันถูกออกแบบโดยเฉพาะเพื่อส่งแรงหมุนและแรงตั้งสูงตามที่เกิดจากการขับเคลื่อนหมุนหรือการหมุนของเครื่องปลูก
การใช้กล่องที่มีผนังสองประกอบการรับประกันเชือกเจาะ flush
ท่อกล่องหมุนผนังเดียวสามารถใช้ได้สําหรับการใช้งานที่การลดน้ําหนักเป็นสิ่งสําคัญ
ระยะกว้างการเจาะ: 620 ~ 2500mm
ความหนาของผนัง: 20~60mm
| ไดอา | ความยาว |
ความหนาของผนัง เนส- 1 |
ความหนาของผนัง เนส-2 |
ความหนารวม นิสัย |
โบลท์ QTY |
|||||
| D1/D2 | 1 เมตร | 2 เมตร | 3 เมตร | 4 เมตร | 5 เมตร | 6 เมตร | A1 | A2 | T2 | โบลท์ |
| (mm) | น้ําหนัก ((กิโลกรัม) จํานวนชิ้นส่วน | (mm) | (mm) | (mm) | (ไม่) | |||||
| 620/540 | 403 | 739 | 1074 | 1411 | 1747 | 2081 | 12 | 8 | 40 | 8 |
| 880/800 | 585 | 1069 | 1552 | 2036 | 2520 | 3005 | 12 | 8 | 40 | 10 |
| 1000/920 | 669 | 1221 | 1773 | 2328 | 2877 | 3429 | 12 | 8 | 40 | 10 |
| 1180/1100 | 844 | 1580 | 2316 | 3052 | 3787 | 4522 | 16 | 8 | 40 | 12 |
| 1300/1220 | 933 | 1746 | 2558 | 3372 | 4184 | 4996 | 16 | 8 | 40 | 12 |
| 1500/1400 | 1433 | 2628 | 3817 | 5009 | 6210 | 7393 | 20 | 10 | 50 | 12 |
| 1800/1700 | 1730 | 3166 | 4602 | 6038 | 7474 | 8910 | 20 | 10 | 50 | 16 |
| 2000/1880 | 2450 | 4280 | 6110 | 7940 | 9770 | 11600 | 20 | 15 | 60 | 12 |
| 2200/2080 | 2700 | 4720 | 6740 | 8760 | 10780 | 12800 | 20 | 15 | 60 | 12 |
| 2500/2380 | 2960 | 5240 | 7520 | 9800 | 12080 | 14360 | 20 | 15 | 60 | 16 |
เนื่องจากมีพื้นที่จํากัด ไม่สามารถแสดงรายละเอียดสินค้าทั้งหมดได้
